Tiêu chuẩn cột đèn chiếu sáng mới nhất và những quy định cần biết

Tiêu chuẩn cột đèn chiếu sáng là căn cứ để lựa chọn vật liệu, chiều cao, kết cấu, khả năng chịu gió và phương án lắp đặt an toàn. Tuy nhiên, không có một kích thước cột hoặc khoảng cách lắp đặt cố định cho mọi công trình. Thông số thực tế phải dựa trên cấp đường, bộ đèn, điều kiện gió, địa chất và kết quả tính toán chiếu sáng. Bài viết của An Trường Thịnh sẽ giúp bạn hiểu những tiêu chuẩn đang được áp dụng và các yêu cầu cần kiểm tra trước khi đặt mua cột đèn.

Các tiêu chuẩn và yêu cầu kỹ thuật đối với cột đèn chiếu sáng

Cột đèn cần đáp ứng đồng thời yêu cầu về kết cấu, vật liệu, chống ăn mòn, an toàn điện và hiệu quả chiếu sáng. Mỗi nhóm yêu cầu có thể được kiểm soát bằng một quy chuẩn hoặc tiêu chuẩn riêng.

Quy chuẩn, tiêu chuẩn nào đang được áp dụng?

Tại Việt Nam, việc thiết kế hệ thống chiếu sáng công cộng không chỉ căn cứ vào một văn bản. Hồ sơ dự án thường phải kết hợp quy chuẩn bắt buộc, tiêu chuẩn thiết kế và yêu cầu kỹ thuật của chủ đầu tư.

Tiêu chuẩn về vật liệu và bảo vệ chống ăn mòn

Cột đèn thường xuyên tiếp xúc với mưa, độ ẩm, bụi và hóa chất trong không khí. Vật liệu cùng lớp bảo vệ bề mặt ảnh hưởng trực tiếp đến độ bền và chi phí bảo trì.

• Vật liệu thân cột: Cột có thể được chế tạo từ thép tấm cán nóng phù hợp JIS G3101 hoặc tiêu chuẩn tương đương được chỉ định trong hồ sơ kỹ thuật. Mác thép phải có chứng từ xác định nguồn gốc và đặc tính cơ học.

• Cấu tạo thân cột: Cột tròn côn hoặc cột bát giác thường được tạo hình từ thép tấm và hàn dọc thân. Yêu cầu không có mối hàn ngang có thể được áp dụng với cột dập côn liền thân, tùy thiết kế và chiều dài vật liệu.

• Chất lượng mối hàn: Đường hàn phải liên tục, đều và không xuất hiện các khuyết tật ảnh hưởng đến khả năng chịu lực. Phương pháp kiểm tra và mức chấp nhận cần được quy định trong hồ sơ chế tạo.

• Mạ kẽm nhúng nóng: Lớp mạ cần phủ đều bề mặt bên trong và bên ngoài nếu quy trình chế tạo cho phép. ISO 1461 có thể được sử dụng để kiểm soát chất lượng, độ bám và chiều dày lớp phủ.

• Chiều dày lớp mạ: Mức 85 µm thường được nhắc đến trong yêu cầu kỹ thuật của một số loại thép có chiều dày phù hợp. Tuy nhiên, ISO 1461 quy định chiều dày lớp mạ theo chiều dày vật liệu, nên không thể lấy 85 µm làm mức tối thiểu chung cho mọi chi tiết.

​

Xem thêm: Những điểm khác biệt của cột đèn đô thị hiện đại so với cột đèn truyền thống

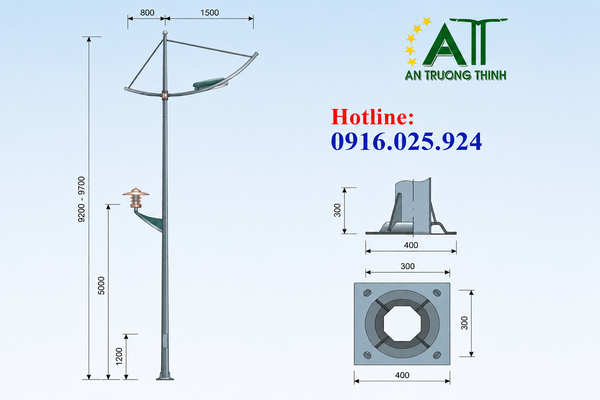

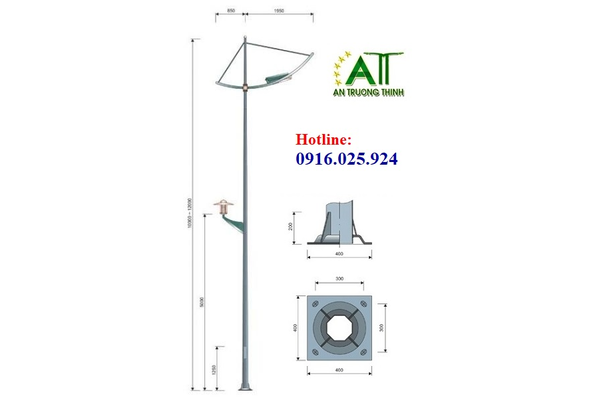

Yêu cầu về chiều cao, kích thước và cần đèn

Chiều cao cột phải phù hợp với chiều rộng khu vực cần chiếu sáng, quang thông bộ đèn và cách bố trí cột. Chọn cột quá thấp hoặc quá cao đều có thể làm giảm hiệu quả sử dụng.

• Chiều cao cột: Các loại cột 6 m, 7 m, 8 m, 9 m, 10 m và 12 m được sử dụng phổ biến. Kích thước cụ thể cần xác định theo loại đường và kết quả tính toán chiếu sáng.

• Độ dày thân cột: Không có một mức độ dày dùng chung cho mọi chiều cao. Thông số này phụ thuộc vào kích thước thân cột, tải trọng bộ đèn, số lượng cần và áp lực gió.

• Kích thước ngọn cột: Phần ngọn phải tương thích với cần đèn hoặc đầu lắp bộ đèn. Sai khác kích thước có thể làm liên kết không chắc chắn và gây khó khăn khi lắp đặt.

• Cần đèn: Có thể sử dụng cần đơn, cần đôi, cần cong hoặc cần ngang. Chiều dài và góc nghiêng cần đèn phải phù hợp với biểu đồ phân bố ánh sáng của bộ đèn.

• Cửa cột: Vị trí cửa đấu dây cần thuận tiện cho kiểm tra nhưng không làm suy giảm đáng kể khả năng chịu lực.

Yêu cầu về khả năng chịu lực và tải trọng gió

Cột đèn là kết cấu cao, có diện tích đón gió từ thân cột, cần đèn và bộ đèn. Vì vậy, khả năng chịu gió phải được tính theo điều kiện tự nhiên tại vị trí xây dựng.

• Tải trọng bản thân: Bao gồm trọng lượng thân cột, bản đế, cần đèn, bộ đèn, dây điện và các phụ kiện được gắn lên cột.

• Tải trọng gió: Phải xét đến vùng gió, địa hình, chiều cao cột và diện tích cản gió của toàn bộ thiết bị. TCVN 2737:2023 là một trong những căn cứ dùng để xác định tải trọng và tổ hợp tải trọng cho kết cấu công trình. Tham khảo TCVN 2737:2023.

• Độ ổn định của cột: Kết cấu cần được kiểm tra về sức bền, độ võng và liên kết tại vị trí bản đế. Cột không được biến dạng vượt quá giới hạn thiết kế trong điều kiện sử dụng.

• Ảnh hưởng của bộ đèn: Bộ đèn công suất lớn, cần vươn dài hoặc sử dụng hai cần sẽ làm tăng tải trọng và mômen tại chân cột. Không nên thay bộ đèn khác loại nếu chưa kiểm tra lại khả năng chịu lực.

• Yêu cầu chịu bão: Không nên dùng một tuyên bố chung như chịu bão cấp 12 cho tất cả sản phẩm.

Tiêu chuẩn về móng cột và an toàn điện

Thân cột đạt yêu cầu nhưng móng hoặc hệ thống điện không phù hợp vẫn có thể gây mất an toàn. Vì vậy, cần kiểm tra đồng bộ từ kết cấu móng đến thiết bị bảo vệ bên trong cột.

• Móng cột: Kích thước móng phụ thuộc chiều cao cột, tải trọng, mômen chân cột và điều kiện địa chất. Không nên mặc định một loại móng cho mọi vị trí lắp đặt.

• Bulông móng: Đường kính, chiều dài, số lượng và khoảng cách bulông phải tương thích với bản đế. Khung móng cần được định vị đúng trước khi đổ bê tông.

• Bản đế cột: Bản đế phải đủ độ dày, có kích thước và vị trí lỗ bulông đúng bản vẽ. Bề mặt tiếp xúc cần bảo đảm cột được dựng thẳng và liên kết ổn định.

• Hệ thống nối đất: Phần kim loại có khả năng mang điện khi xảy ra sự cố phải được nối đất theo thiết kế. Dây tiếp địa cần được đấu nối chắc chắn và thuận tiện kiểm tra.

• Thiết bị bảo vệ: Bên trong cửa cột cần có cầu đấu, thiết bị bảo vệ hoặc giải pháp đấu nối phù hợp. Dây dẫn phải được bảo vệ khỏi cạnh sắc, nước và tác động cơ học.

​

Chiều cao cột đèn phù hợp với từng khu vực

Chiều cao dưới đây chỉ dùng để lựa chọn sơ bộ. Thiết kế chính thức cần dựa trên chiều rộng mặt đường, yêu cầu độ rọi, độ chói, độ đồng đều và đặc tính quang học của bộ đèn.

Lưu ý khi đặt mua cột đèn cho công trình

Đơn vị mua hàng nên chuẩn bị đầy đủ yêu cầu đầu vào trước khi yêu cầu báo giá. Thông tin càng rõ, việc lựa chọn cấu hình cột và so sánh giữa các phương án càng chính xác.

Hồ sơ yêu cầu nên có:

• Vị trí sử dụng: Cho biết cột lắp tại đường đô thị, khu dân cư, nhà máy, công viên hay khu vực ven biển.

• Kích thước khu vực: Cung cấp chiều rộng đường, vỉa hè, dải phân cách và phạm vi cần chiếu sáng.

• Thông tin bộ đèn: Xác định khối lượng, công suất, kiểu lắp, diện tích cản gió và số lượng đèn trên mỗi cột.

• Thông số cột: Nêu chiều cao, dạng thân, loại cần, kích thước bản đế, khung móng và yêu cầu xử lý bề mặt.

• Tiêu chuẩn áp dụng: Ghi rõ QCVN, TCVN hoặc tiêu chuẩn quốc tế được chỉ định trong hồ sơ thiết kế và hợp đồng.

Xem thêm: Cung cấp đèn chiếu sáng cho đường phố

Kết luận

Tuân thủ tiêu chuẩn cột đèn chiếu sáng giúp kiểm soát độ bền kết cấu, khả năng chịu gió, an toàn điện và hiệu quả sử dụng lâu dài. Chiều cao, khoảng cách, độ dày thân cột hay kích thước móng không nên lựa chọn theo một bảng cố định mà cần căn cứ vào thiết kế của từng công trình.
