Bản vẽ cột đèn gồm gì? Những nội dung quan trọng cần có trong hồ sơ kỹ thuật

Bản vẽ cột đèn là tài liệu kỹ thuật quan trọng, thể hiện đầy đủ thông tin về kích thước, kết cấu, vật liệu, móng và các chi tiết lắp đặt để phục vụ quá trình sản xuất, thi công. Việc hiểu rõ bản vẽ cột đèn gồm gì không chỉ giúp chủ đầu tư, đơn vị thi công và giám sát kiểm tra chính xác hồ sơ kỹ thuật mà còn hạn chế sai sót, đảm bảo chất lượng và an toàn cho công trình. Bài viết dưới đây An Trường Thịnh sẽ giúp bạn tìm hiểu những nội dung quan trọng cần có trong một bản vẽ cột đèn tiêu chuẩn.

Những nội dung quan trọng cần có trong hồ sơ kỹ thuật

Một bộ hồ sơ kỹ thuật cột đèn đầy đủ không chỉ phục vụ quá trình sản xuất mà còn là căn cứ để nghiệm thu, lắp đặt và bảo trì sau này. Tùy từng loại cột đèn chiếu sáng, cột đèn sân vườn hay cột đèn trang trí, hồ sơ có thể khác nhau về chi tiết nhưng nhìn chung cần bao gồm những nội dung sau:

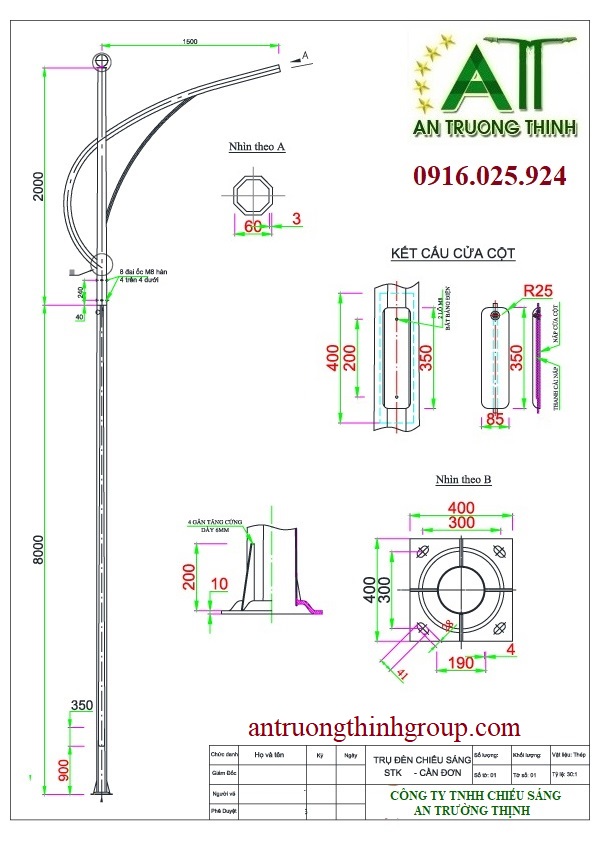

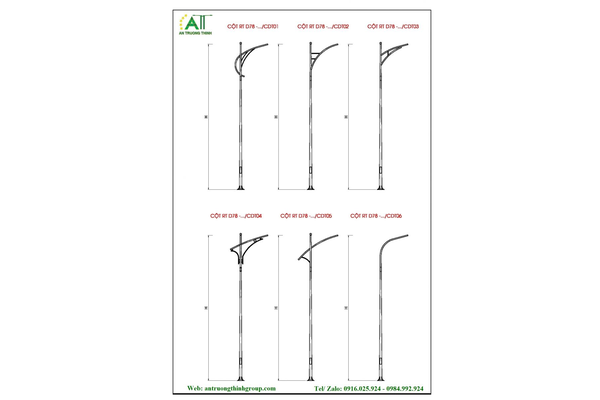

Bản vẽ tổng thể cột đèn

Đây là bản vẽ thể hiện hình dáng tổng quan của cột đèn, bao gồm chiều cao, kiểu dáng, vị trí tay đèn và các bộ phận chính. Thông qua bản vẽ tổng thể, người xem có thể hình dung cấu tạo của cột trước khi đi vào các chi tiết kỹ thuật.

Thông thường, bản vẽ tổng thể sẽ thể hiện:

• Chiều cao cột.

• Kiểu cột (liền cần hoặc rời cần).

• Vị trí lắp đèn.

• Hướng lắp tay đèn.

• Tỷ lệ bản vẽ.

Thông số kích thước và chiều cao cột

Đây là phần quan trọng quyết định khả năng sản xuất chính xác.

Các thông số thường bao gồm:

• Chiều cao cột.

• Đường kính đầu cột.

• Đường kính chân cột.

• Độ dày thân cột.

• Chiều dài tay đèn.

• Góc nghiêng tay đèn.

Những thông số này cần được ghi rõ bằng đơn vị tiêu chuẩn (mm hoặc m) để tránh nhầm lẫn trong quá trình gia công.

Chi tiết kết cấu thân cột và vật liệu chế tạo

Hồ sơ kỹ thuật cần mô tả rõ kết cấu thân cột nhằm đảm bảo khả năng chịu tải và tuổi thọ sử dụng.

Thông tin thường có gồm:

• Loại thép sử dụng.

• Phương pháp tạo hình thân cột.

• Mối hàn.

• Phương pháp mạ kẽm nhúng nóng.

• Lớp sơn hoàn thiện (nếu có).

Đây là căn cứ để đánh giá chất lượng sản phẩm và khả năng chống ăn mòn khi sử dụng ngoài trời.

Bản vẽ mặt bích, bu lông móng và móng cột

Mặt bích và bu lông móng quyết định độ ổn định của cột đèn sau khi lắp đặt.

Trong bản vẽ cần thể hiện rõ:

• Kích thước mặt bích.

• Độ dày mặt bích.

• Đường kính lỗ bu lông.

• Số lượng bu lông.

• Khoảng cách tâm bu lông.

• Kích thước móng bê tông tham khảo.

Việc thể hiện đầy đủ các thông số giúp quá trình thi công diễn ra chính xác và hạn chế sai lệch giữa phần móng và thân cột.

Xem thêm: Những điểm khác biệt của cột đèn đô thị hiện đại so với cột đèn truyền thống

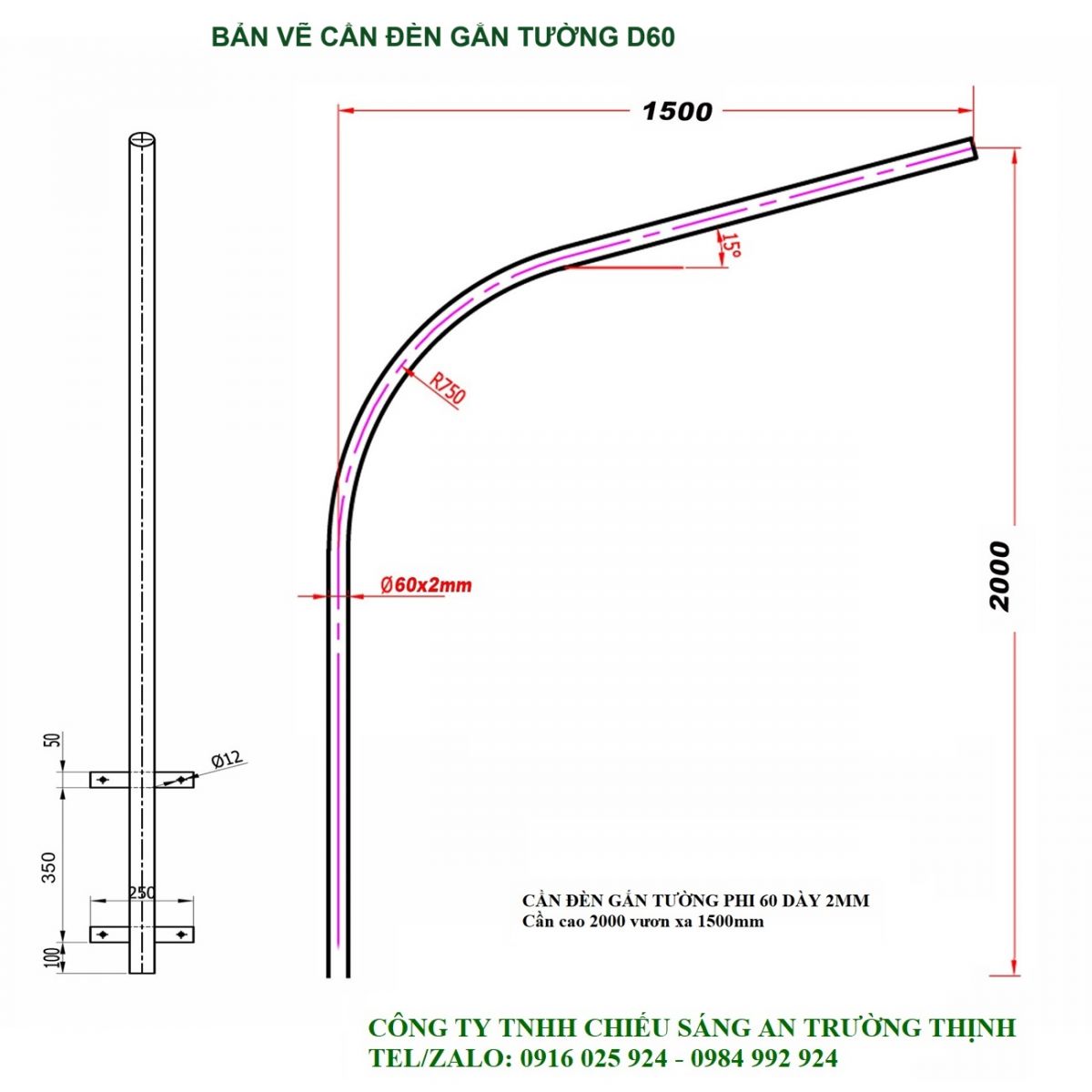

Chi tiết tay đèn và vị trí lắp đèn

Đối với các công trình chiếu sáng đô thị, tay đèn ảnh hưởng trực tiếp đến vùng chiếu sáng.

Bản vẽ cần xác định:

• Kiểu tay đèn.

• Chiều dài tay đèn.

• Đường kính ống lắp đèn.

• Góc lắp.

• Số lượng tay đèn.

Thông số này giúp lựa chọn đúng loại đèn LED và đảm bảo hiệu quả chiếu sáng theo thiết kế.

Bản vẽ cửa kỹ thuật, hệ thống tiếp địa và luồn cáp điện

Một hồ sơ kỹ thuật hoàn chỉnh không thể thiếu các chi tiết phục vụ lắp đặt điện.

Bao gồm:

• Vị trí cửa kỹ thuật.

• Kích thước cửa.

• Đường đi dây điện.

• Ống luồn cáp.

• Điểm tiếp địa.

• Vị trí đấu nối.

Các chi tiết này góp phần nâng cao độ an toàn trong quá trình vận hành và bảo trì.

Các ký hiệu kỹ thuật, tiêu chuẩn áp dụng và ghi chú thi công

Ngoài các bản vẽ chi tiết, hồ sơ kỹ thuật còn cần thể hiện:

• Ký hiệu vật liệu.

• Ký hiệu mối hàn.

• Dung sai chế tạo.

• Tiêu chuẩn sản xuất áp dụng.

• Yêu cầu kiểm tra chất lượng.

• Hướng dẫn lắp đặt và nghiệm thu.

Đây là cơ sở để các đơn vị thiết kế, sản xuất và thi công phối hợp thống nhất trong toàn bộ quá trình triển khai dự án.

Cách đọc bản vẽ cột đèn đúng kỹ thuật

Việc đọc đúng bản vẽ giúp hạn chế sai sót trong quá trình gia công và lắp đặt. Ngay cả khi không phải là kỹ sư thiết kế, chủ đầu tư và đơn vị giám sát vẫn nên nắm được các thông tin cơ bản.

Kiểm tra bản vẽ tổng thể trước

Nên bắt đầu từ bản vẽ tổng thể để xác định:

• Chiều cao cột.

• Loại cột.

• Kiểu tay đèn.

• Số lượng đèn.

• Hướng lắp đặt.

Điều này giúp có cái nhìn tổng quan trước khi xem các bản vẽ chi tiết.

Đối chiếu các kích thước quan trọng

Sau khi xem tổng thể, cần kiểm tra:

• Kích thước thân cột.

• Đường kính.

• Độ dày.

• Mặt bích.

• Bu lông móng.

• Tay đèn.

Nếu có bất kỳ thông số nào không thống nhất giữa các bản vẽ, cần yêu cầu đơn vị thiết kế điều chỉnh trước khi sản xuất.

Xem thêm: Các loại cột đèn đô thị và tiêu chí lựa chọn cho mỗi công trình

Kiểm tra vật liệu và tiêu chuẩn sản xuất

Không nên chỉ xem kích thước mà cần chú ý:

• Loại thép.

• Tiêu chuẩn mạ kẽm.

• Tiêu chuẩn hàn.

• Tiêu chuẩn sơn.

Những yếu tố này ảnh hưởng trực tiếp đến độ bền và tuổi thọ của cột đèn.

Đối chiếu với yêu cầu của công trình

Bản vẽ cần phù hợp với:

• Chiều rộng tuyến đường.

• Loại đèn sử dụng.

• Điều kiện nền móng.

• Tải trọng gió.

• Quy chuẩn kỹ thuật của dự án.

Việc đối chiếu từ đầu sẽ giúp hạn chế phát sinh chi phí trong quá trình thi công.

Những lưu ý khi kiểm tra hồ sơ bản vẽ cột đèn

Trước khi sản xuất và lắp đặt, hồ sơ bản vẽ cột đèn cần được rà soát kỹ để hạn chế sai sót, bảo đảm tiến độ và đáp ứng đúng yêu cầu kỹ thuật.

Một số nội dung quan trọng cần kiểm tra gồm:

• Tính đầy đủ của hồ sơ: Cần có bản vẽ tổng thể, bản vẽ chi tiết, bản vẽ móng, danh mục vật liệu, thông số kỹ thuật và tiêu chuẩn áp dụng.

• Sự thống nhất giữa các tài liệu: Kích thước, ký hiệu, vật liệu và thông số phải đồng nhất giữa bản vẽ tổng thể, bản vẽ chi tiết và bảng thống kê vật tư.

• Khả năng thi công thực tế: Hồ sơ cần phù hợp với mặt bằng, điều kiện nền móng, phương tiện vận chuyển và thiết bị nâng hạ tại công trường.

• Đơn vị thiết kế, sản xuất: Nên lựa chọn doanh nghiệp có kinh nghiệm, hồ sơ kỹ thuật rõ ràng và khả năng hỗ trợ xuyên suốt quá trình triển khai.

An Trường Thịnh cung cấp cột đèn và giải pháp chiếu sáng với hồ sơ kỹ thuật đầy đủ, hỗ trợ từ tư vấn, thiết kế đến sản xuất và lắp đặt, giúp công trình được triển khai thuận lợi và đúng yêu cầu.

Kết luận

Hiểu rõ bản vẽ cột đèn gồm gì sẽ giúp chủ đầu tư, đơn vị tư vấn và nhà thầu dễ dàng kiểm tra hồ sơ kỹ thuật, hạn chế sai sót trong sản xuất và thi công. Một bộ hồ sơ đầy đủ cần thể hiện rõ kết cấu, kích thước, vật liệu, móng cột, hệ thống điện và các tiêu chuẩn áp dụng để đảm bảo chất lượng công trình. Nếu bạn cần tư vấn về thiết kế, sản xuất hoặc lựa chọn cột đèn phù hợp cho từng dự án, An Trường Thịnh sẵn sàng đồng hành với các giải pháp chiếu sáng chất lượng, đáp ứng yêu cầu kỹ thuật và tiêu chuẩn hiện hành.
